¿Cómo solucionar el fallo al accionar el climatizador en un Citroën Xsara Picasso?

AVERÍAS RESUELTAS VAGINDAUTO

La causa de la anomalía es un defecto eléctrico interno de la unidad de control de la caja de servicios inteligente BSI.

Redacción Infotaller

09 de julio 2020 - 15:17

Avería en un Citroën Xsara Picasso (N68) con motor RHY (DW10TD)
Avería en un Citroën Xsara Picasso (N68) con motor RHY (DW10TD) / Redacción Infotaller

Averiasresueltas.com, distribuida por Vagindauto, explica y ofrece la solución a una avería frecuente que se pueden encontrar los profesionales del taller de reparación en su día a día. El fallo se produce en un Citroën Xsara Picasso, en el que no se produce el enfriamiento del habitáculo al accionar el climatizador. El problema no presenta códigos de avería en ninguna unidad de control.

Causa

El enfriamiento del aire exterior no se produce porque la activación del compresor del climatizador no es posible.

La causa de la anomalía es un defecto eléctrico interno de la unidad de control de la caja de servicios inteligente BSI, lo que impide la activación del compresor del aire acondicionado cuando recibe el mando de activación del componente.

Solución

En el vehículo diagnosticado, la unidad de control de caja de servicios inteligente BSI es la que realiza el mando de activación del compresor del aire acondicionado, en función de los siguientes factores:

  • La demanda funcionamiento.
  • La señal eléctrica del presostato que informa de la presión del fluido refrigerante.

Conectar el terminal de diagnóstico compatible en la unidad de control de caja de servicios inteligente BSI:

  • Visualizar el estado de activación del compresor del aire acondicionado.

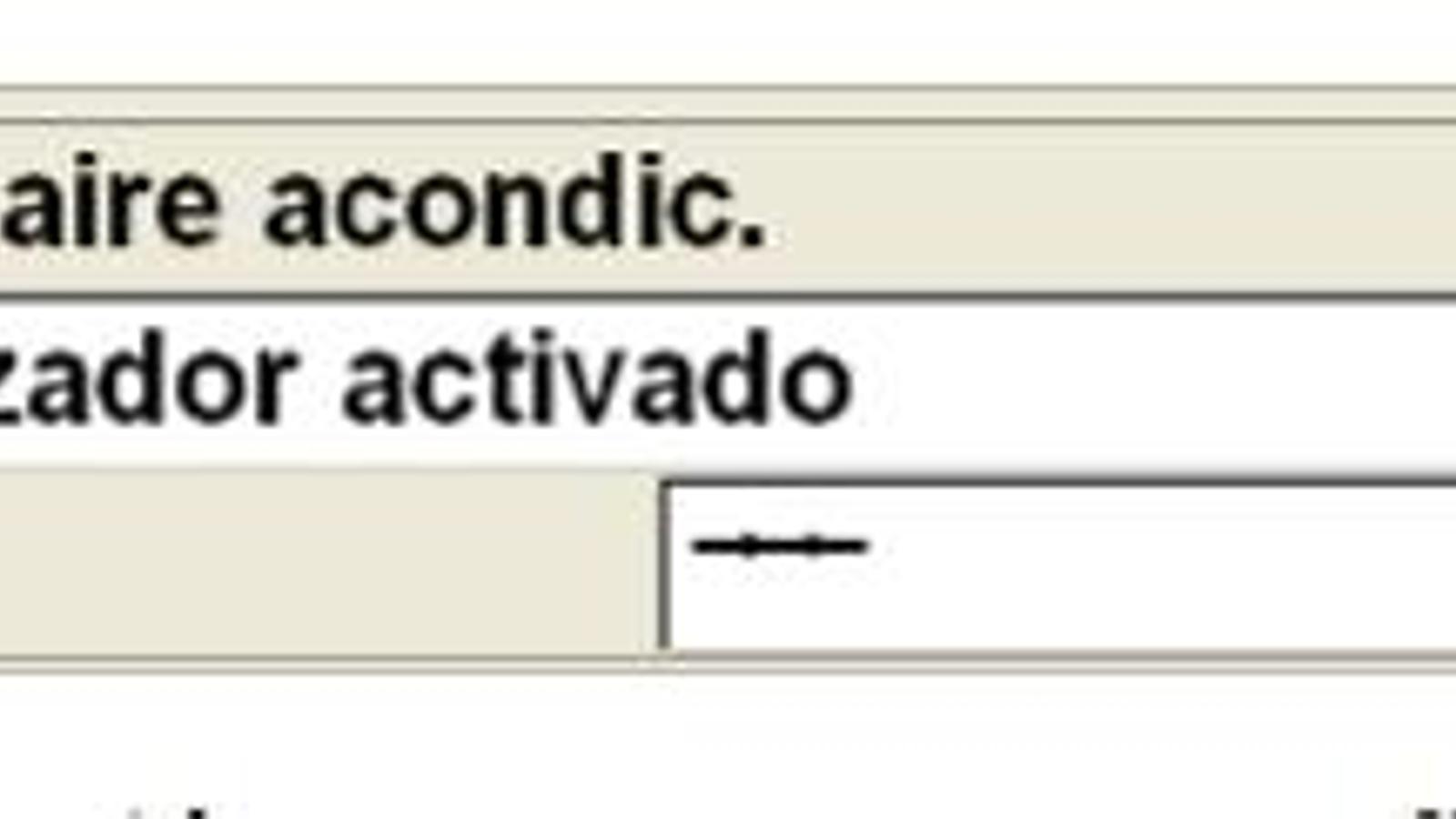

Estado de activación del compresor del aire acondicionado
Estado de activación del compresor del aire acondicionado

Si se constata que el estado de activación es correcto, pero no llega corriente positiva al compresor de aire acondicionado, verificar la instalación eléctrica entre BSI y el compresor:

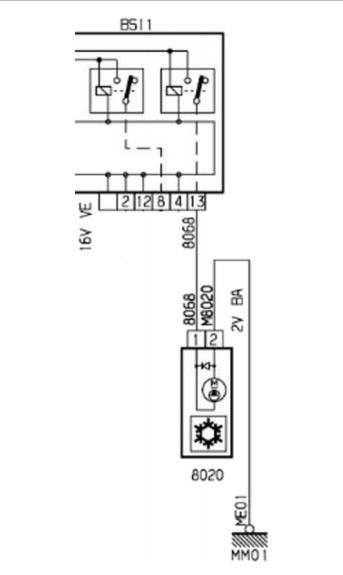

Verificar la instalación eléctrica entre BSI y el compresor
Verificar la instalación eléctrica entre BSI y el compresor

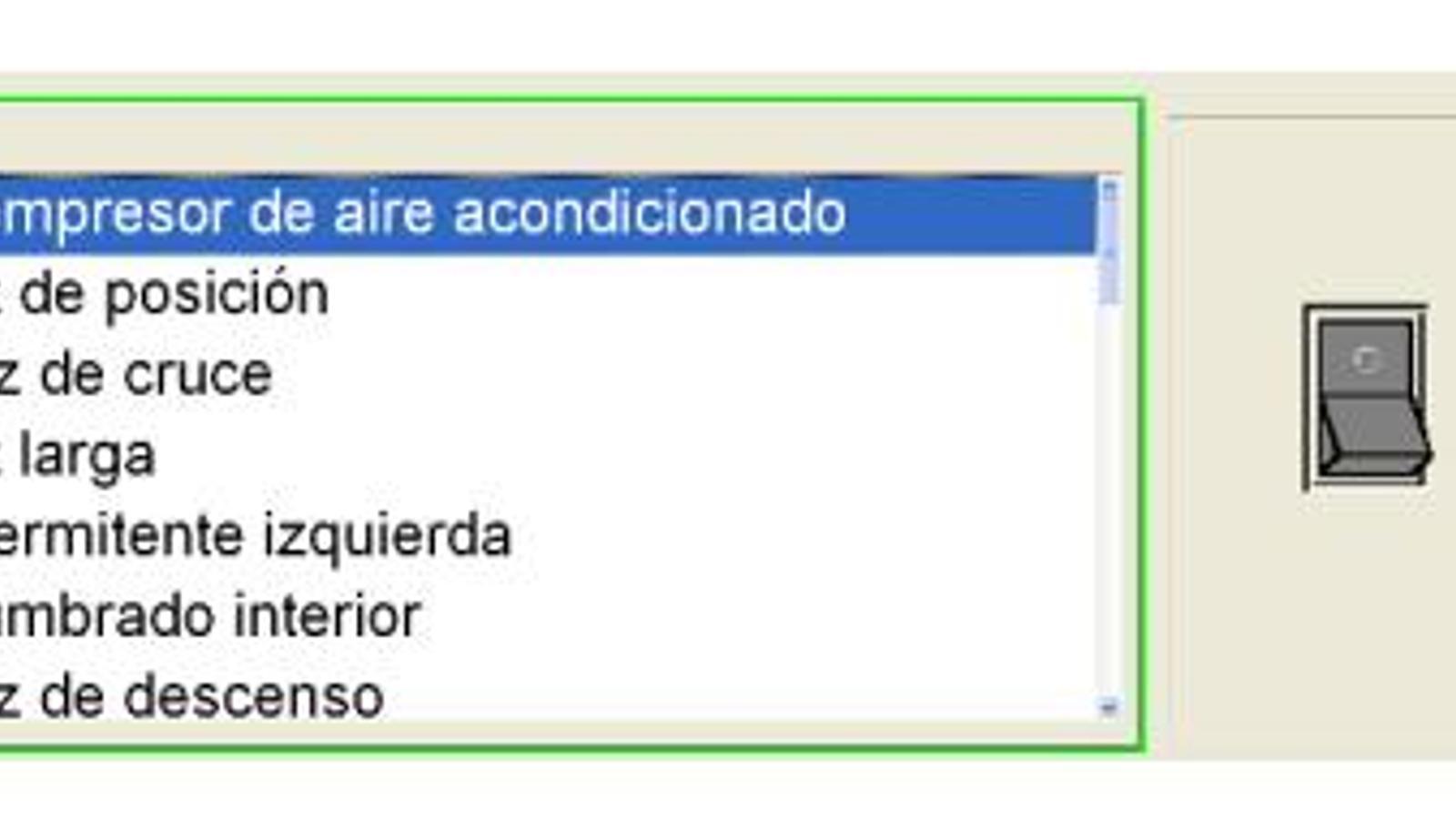

Si la continuidad y aislamiento de la línea es correcta, utilizar el terminal de diagnóstico compatible en la unidad de control/caja de servicios inteligente BSI para realizar una activación del compresor del aire acondicionado.

  • Comprobar la salida de corriente por el pin 13 conector de 16 vías verde de la unidad de control/caja de servicios inteligente BSI:
Comprobar la salida de corriente
Comprobar la salida de corriente

Si no se produce la salida de corriente por el pin 13 del conector de 16 vías verde, sustituir o reparar la unidad de control de caja de servicios inteligente BSI.

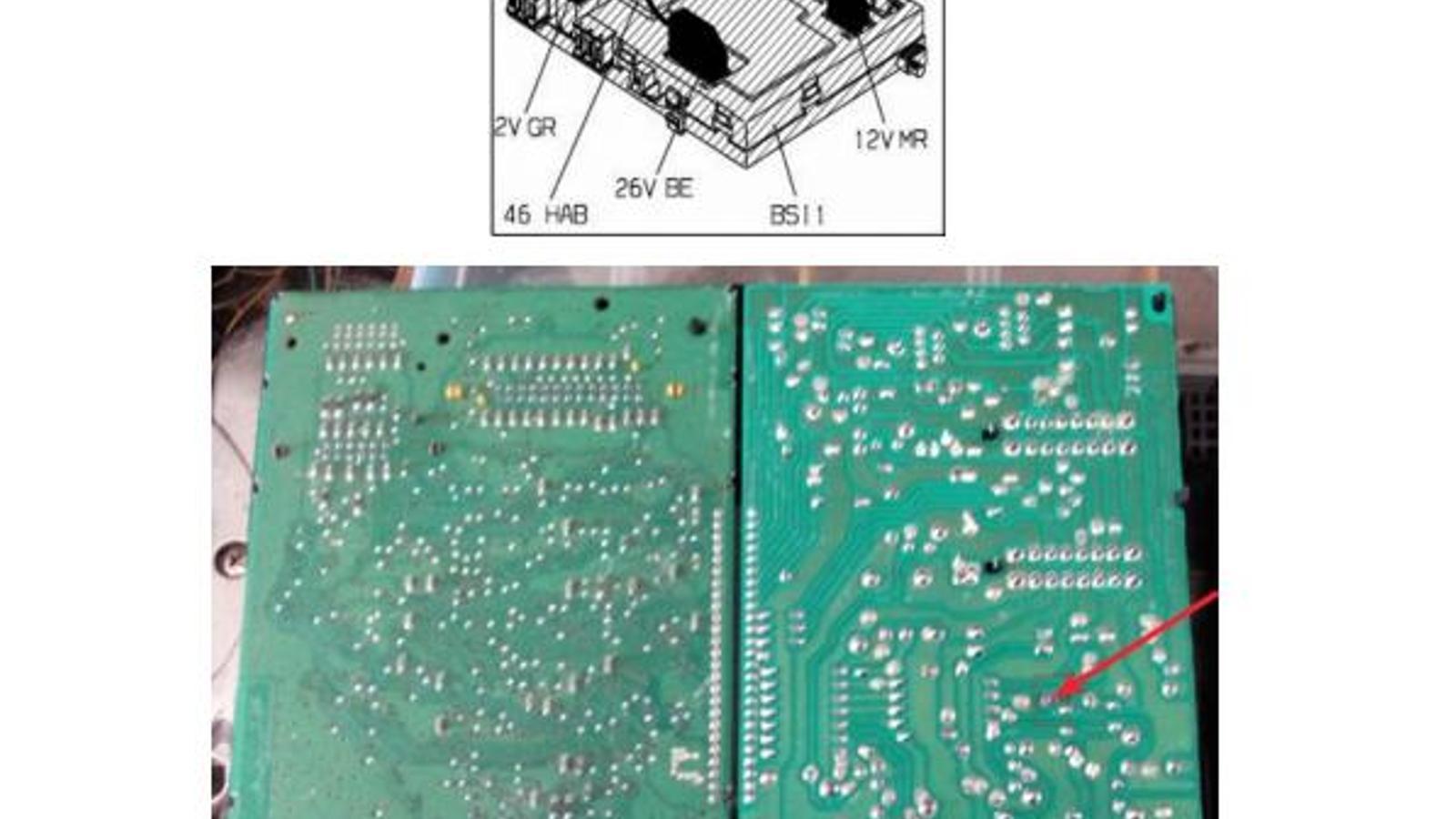

Salida por la unidad de control de caja de servicios inteligente BSI
Salida por la unidad de control de caja de servicios inteligente BSI

Si se procede a la sustitución de la unidad de control BSI por otra nueva, utilizar el terminal de diagnóstico compatible para efectuar los siguientes procesos:

  • Codificado de BSI.
  • Aprendizaje de llave.
  • Emparejamiento con la unidad de control motor.
