Avería en el sistema de iluminación de los faros delanteros de un Audi Q7

Averías frecuentes Atelio Doc

Redacción Infotaller

17 de julio 2020 - 16:26

Audi Q7 (4L) de primera generación
Audi Q7 (4L) de primera generación

Con la colaboración de ETAI Ibérica y Atelio Doc, damos paso a un método de reparación que puede servir de ayuda a los profesionales del taller. En concreto, se trata una avería en un Audi Q7 de primera fase fabricado entre los años 2006 y 2009.

El vehículo presenta problemas de iluminación y señalización, por lo que será necesario realizar un ajuste de los faros delanteros, en las lámparas de descarga xenón.

Condiciones de control y de reglaje de los faros

  • Compruebe que la presión de los neumáticos sea la correcta.
  • Compruebe que los cristales de difusión de los faros no están ni deteriorados ni sucios.
  • Controle el estado de los reflectores y de las bombillas.
  • Ponga el vehículo en orden de marcha:

- con el depósito de combustible completamente lleno (90 % como mínimo),

- una persona o una carga de 75 kg en el asiento conductor,

- asegúrese de la presencia de todos los accesorios transportados en el vehículo (rueda de repuesto, utillaje, gato, extintor, etc).

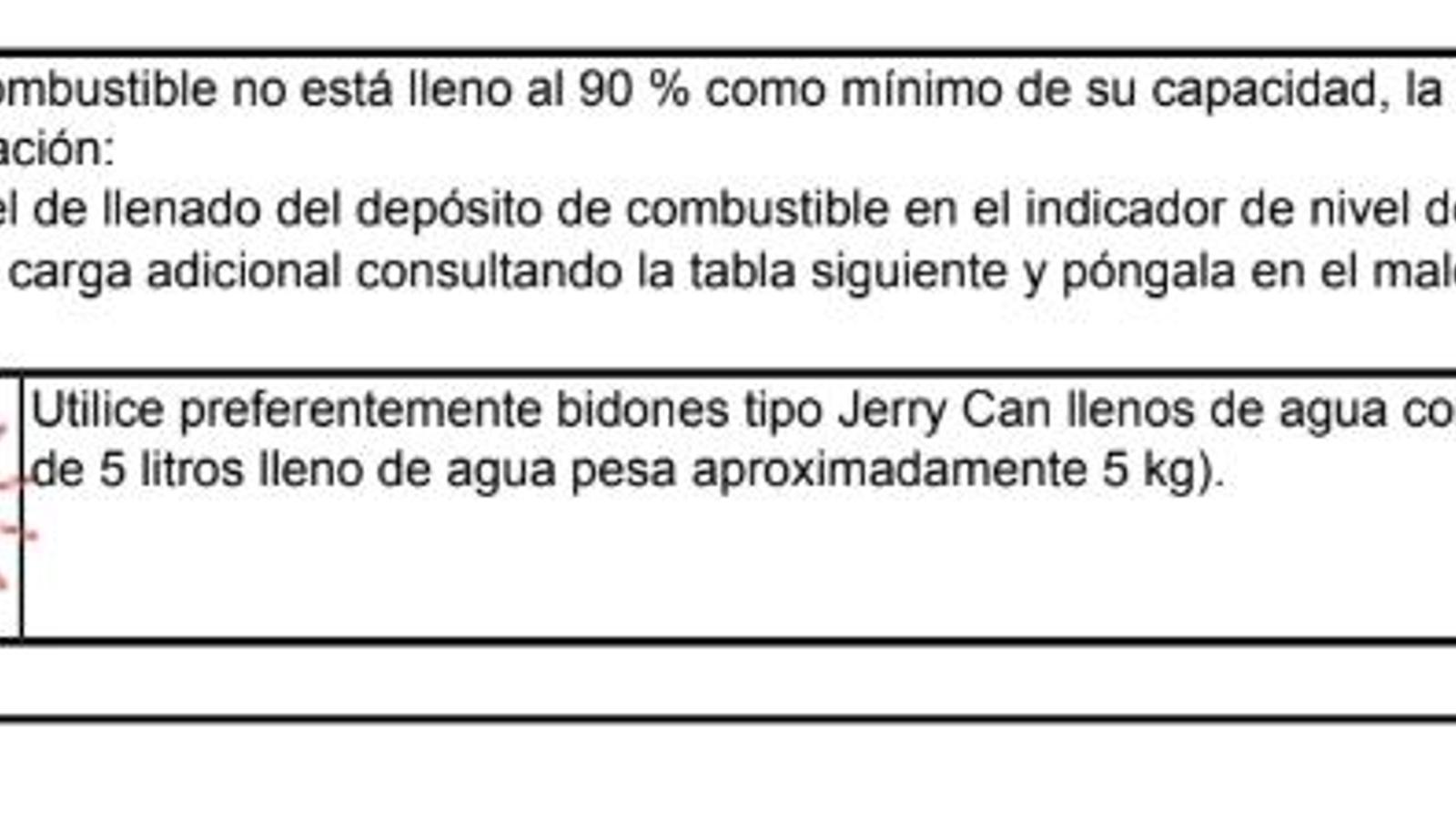

Referencia al depósito de combustible del Audi Q7
Referencia al depósito de combustible del Audi Q7

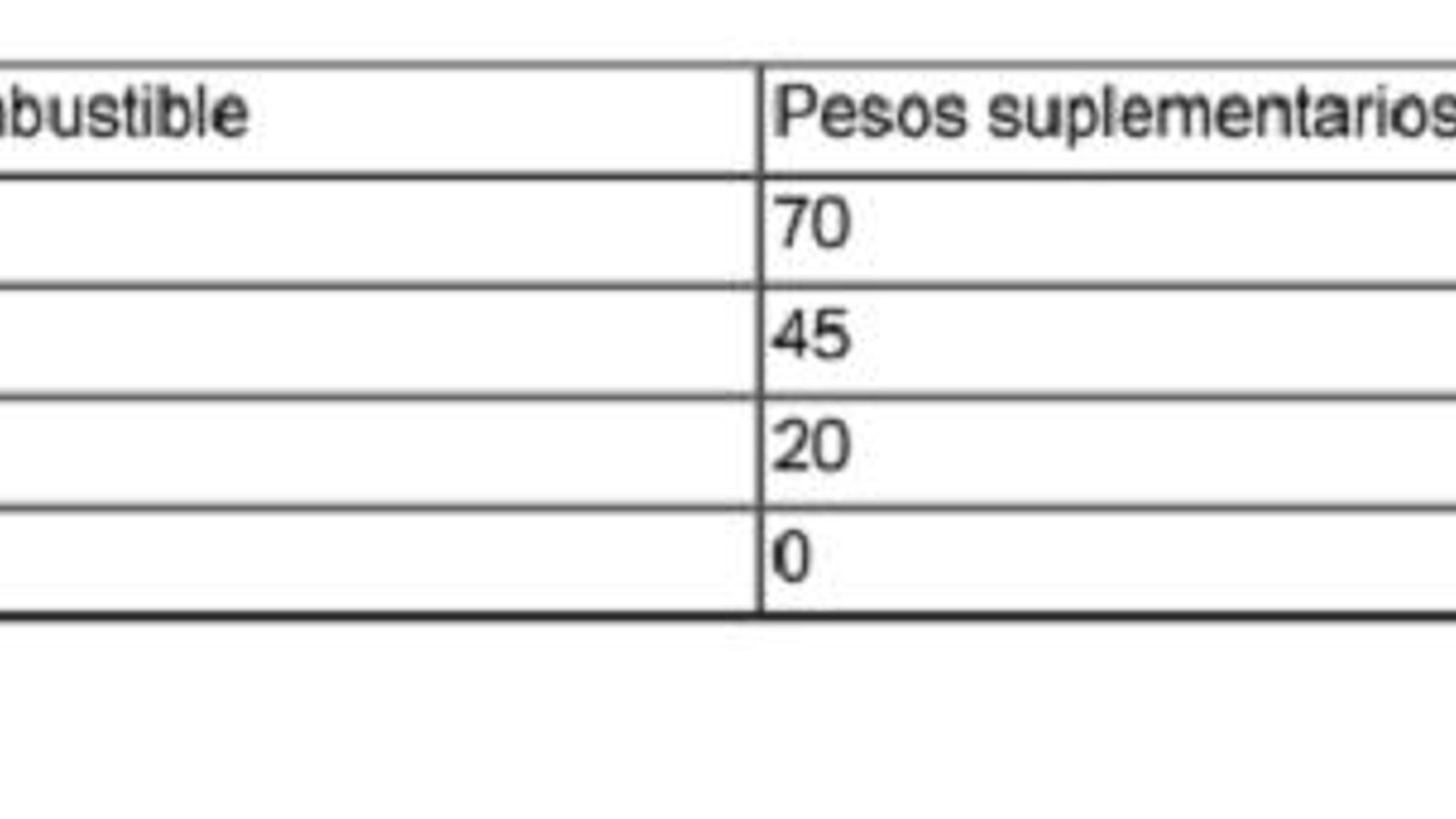

Nivel de llenado según el indicador de combustible
Nivel de llenado según el indicador de combustible

Vehículo con suspensión neumática

  • Llene el depósito de aire comprimido.

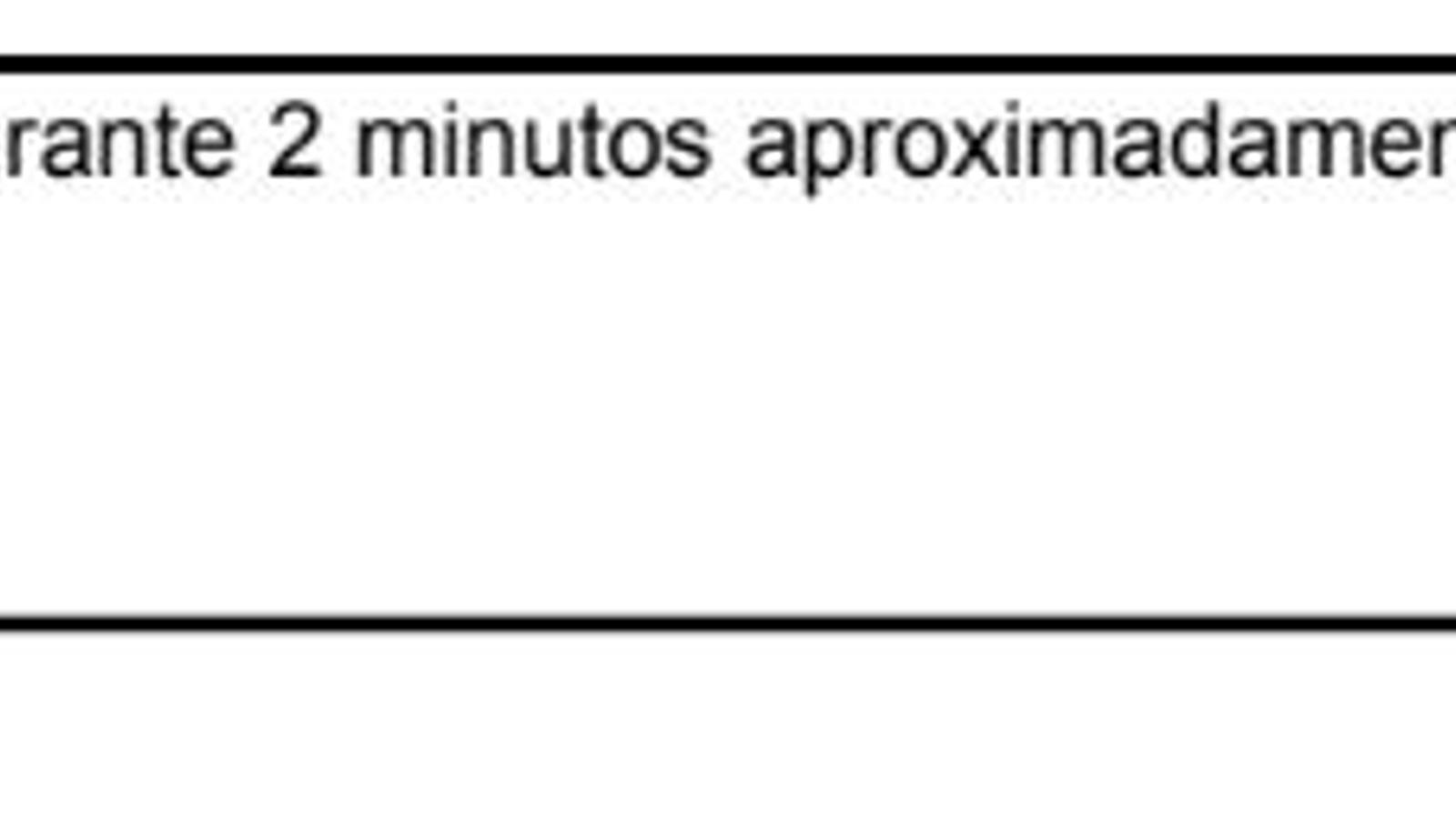

Funcionamiento del motor
Funcionamiento del motor

Todos los tipos

  • Haga trabajar varias veces las suspensiones delantera y trasera para que los muelles se compriman.
  • Soltar el freno de estacionamiento.
  • Ponga el vehículo y el aparato de ajuste de los faros en una área de trabajo plana y horizontal.
  • Deje una distancia de 30 cm a 70 cm entre el aparato de ajuste de los faros y el faro.
Aparato de ajuste de los faros
Aparato de ajuste de los faros
  • Anote el valor de la cota de inclinación (en "%") estampada en el borde superior del faro.
Proyección de los faros
Proyección de los faros
  • Efectúe el ajuste de base de los faros con el útil de diagnosis.
  • Encienda las luces de cruce:

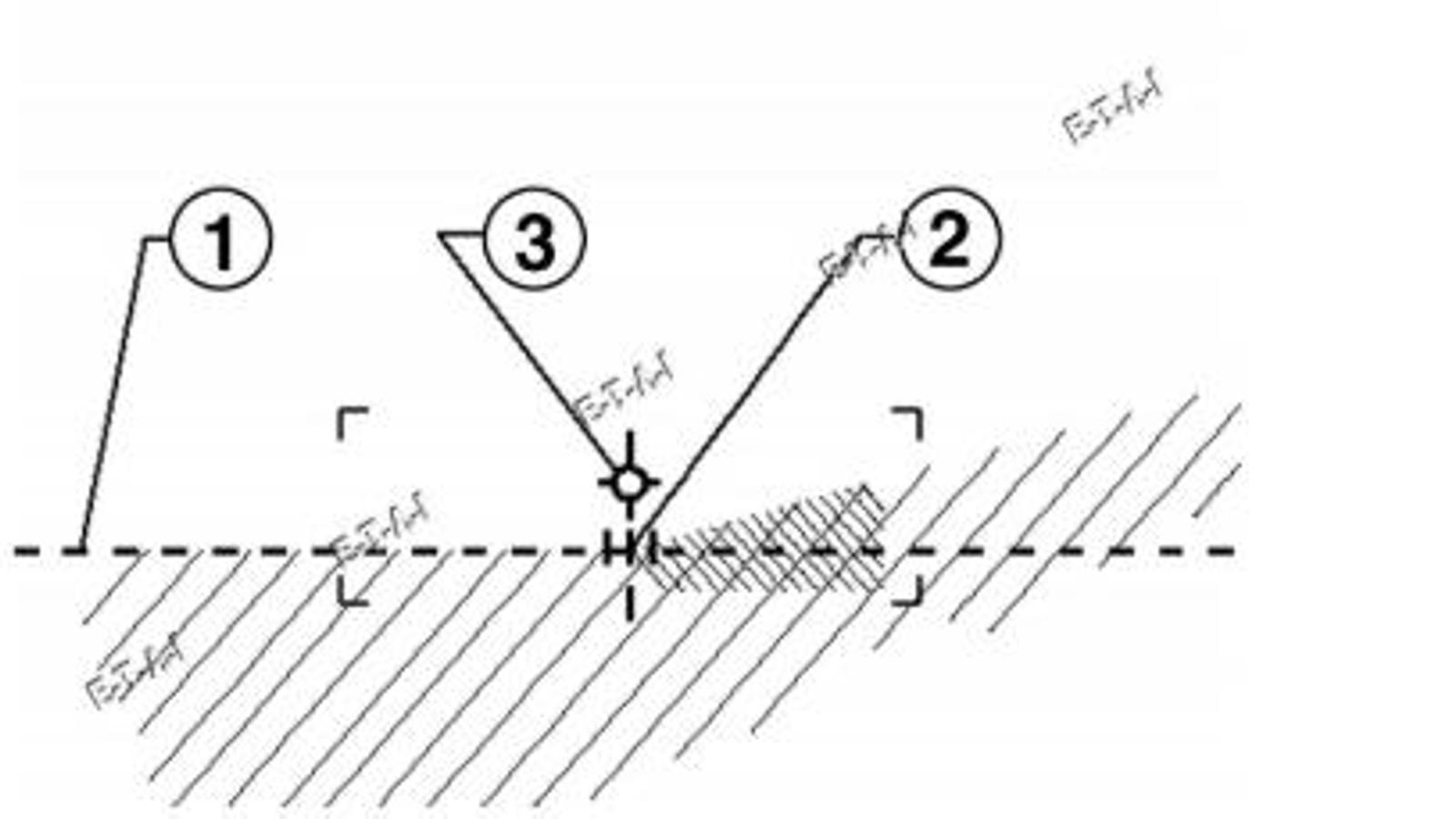

- el límite horizontal entre la zona clara y la zona oscura debe ser tangente a la línea de separación (1) de la superficie de control del regulador de faros (Figura 1),

- el punto de intersección (2) entre la parte horizontal izquierda y la parte salga ascendente derecha del límite entre zona clara y zona oscura se debe encontrar en la línea vertical que pasa por la marca central (3),

Figura 1
Figura 1

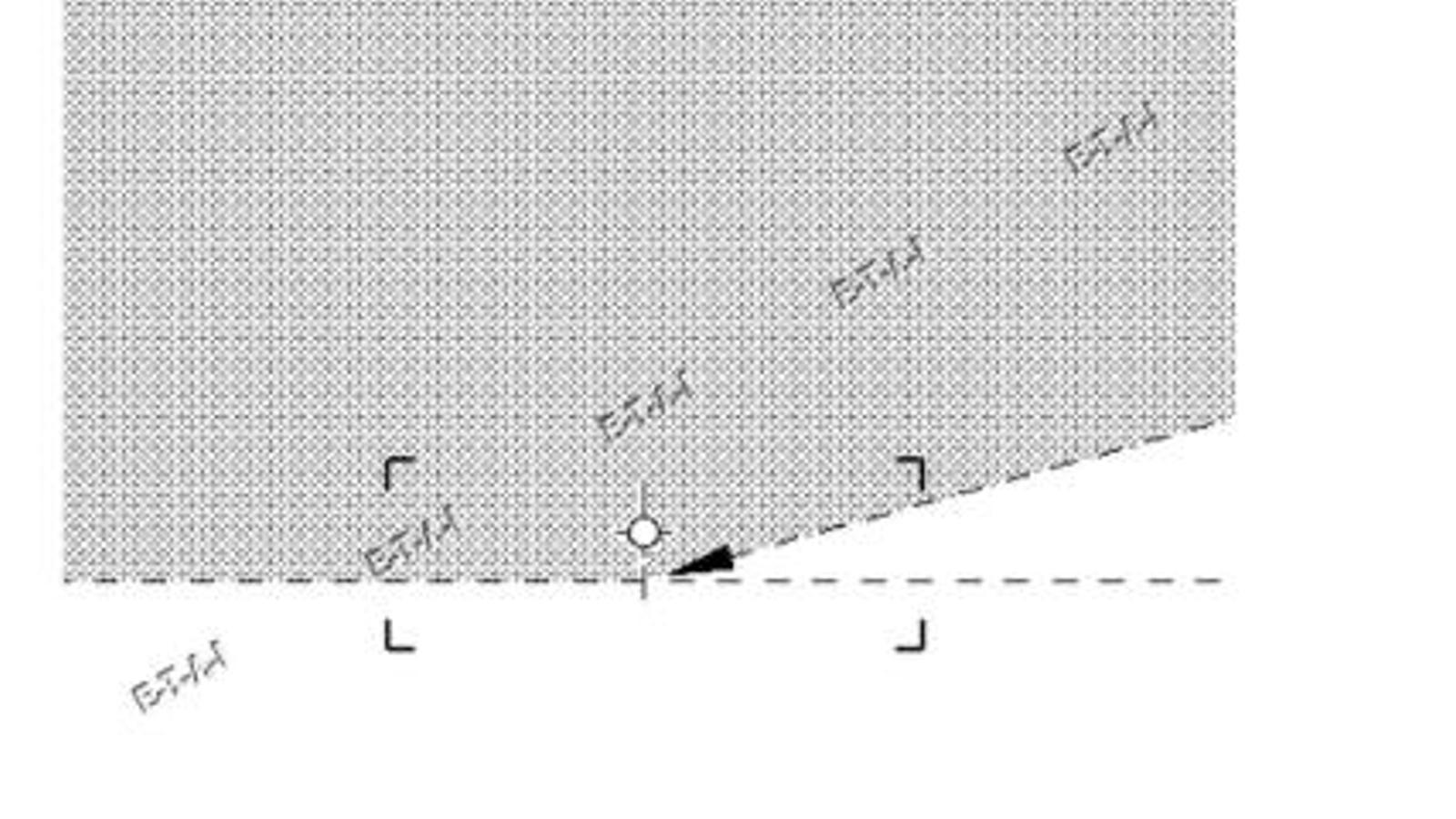

- el punto brillante en el centro del haz luminoso se debe encontrar a la derecha de la línea vertical (Figura 2).

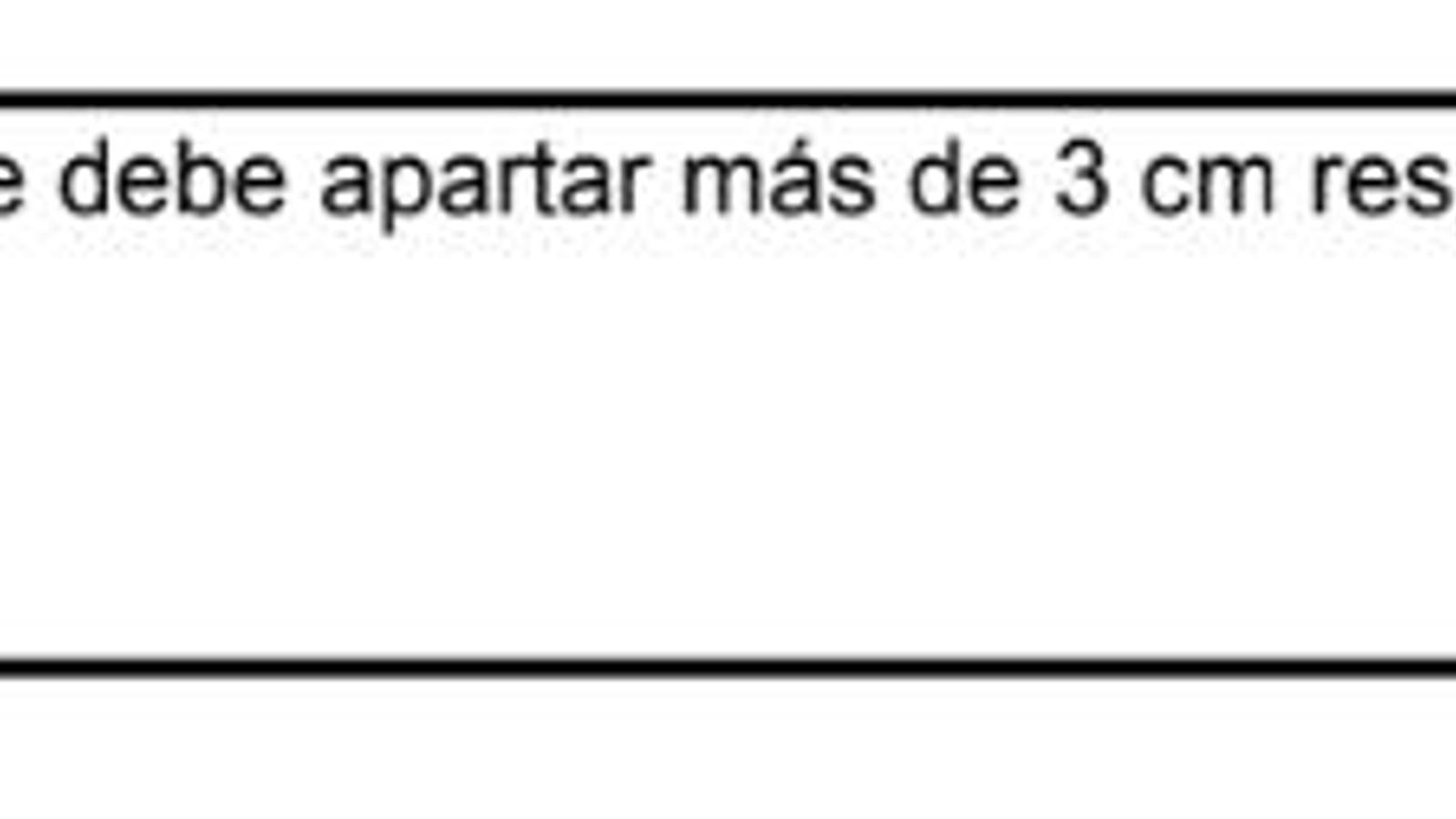

Figura 2
Figura 2

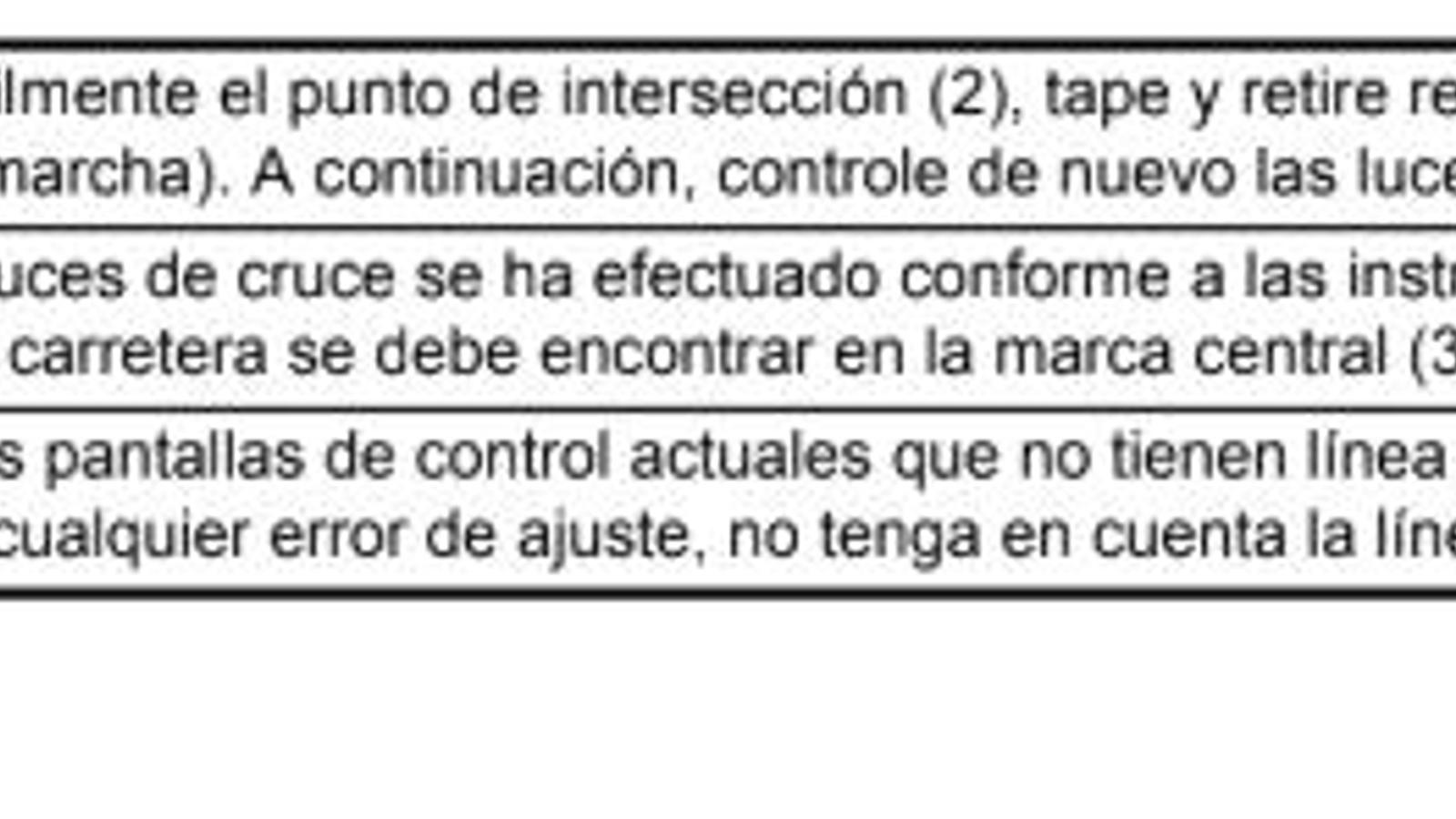

Ajuste de las luces de cruce
Ajuste de las luces de cruce
  • Para ajustar el faro en altura, actúe en el tornillo de ajuste (4) para llevar el límite claro-oscuro debajo de la línea de separación (Figura 3).
  • Ajuste a continuación el límite claro-oscuro partiendo de abajo al nivel de la línea de separación.
  • Para efectuar el ajuste lateral, gire el tornillo de ajuste (5).
Figura 3
Figura 3
  • Termine el ajuste de base de los faros con el útil de diagnosis.
  • Cortar el contacto.
  • Desconecte el conector de diagnosis.
