Desmontaje y montaje del panel de mando con climatización manual en Renault Megane

Publicado: 16/03/2021 ·13:15
Actualizado: 16/03/2021 · 13:15
  • Renault Megane III fabricado entre 2008 y 2012

¡Únete a las listas de difusión de Infotaller

UNIRSE

Con la colaboración de ETAI Ibérica y Atelio Doc, damos paso a un método de reparación que puede servir de ayuda a los profesionales del taller. En concreto, se trata del desmontaje y montaje del panel de mando, con climatización manual en un Renault Megane III Coupé, fabricado entre 2008 y 2012.

Utillaje necesario

• [1]. Útil de desmontaje de autorradio (ref. Ms.1821)(Fig.24).

Desmontaje

Desconecte la batería.

Desengrape:

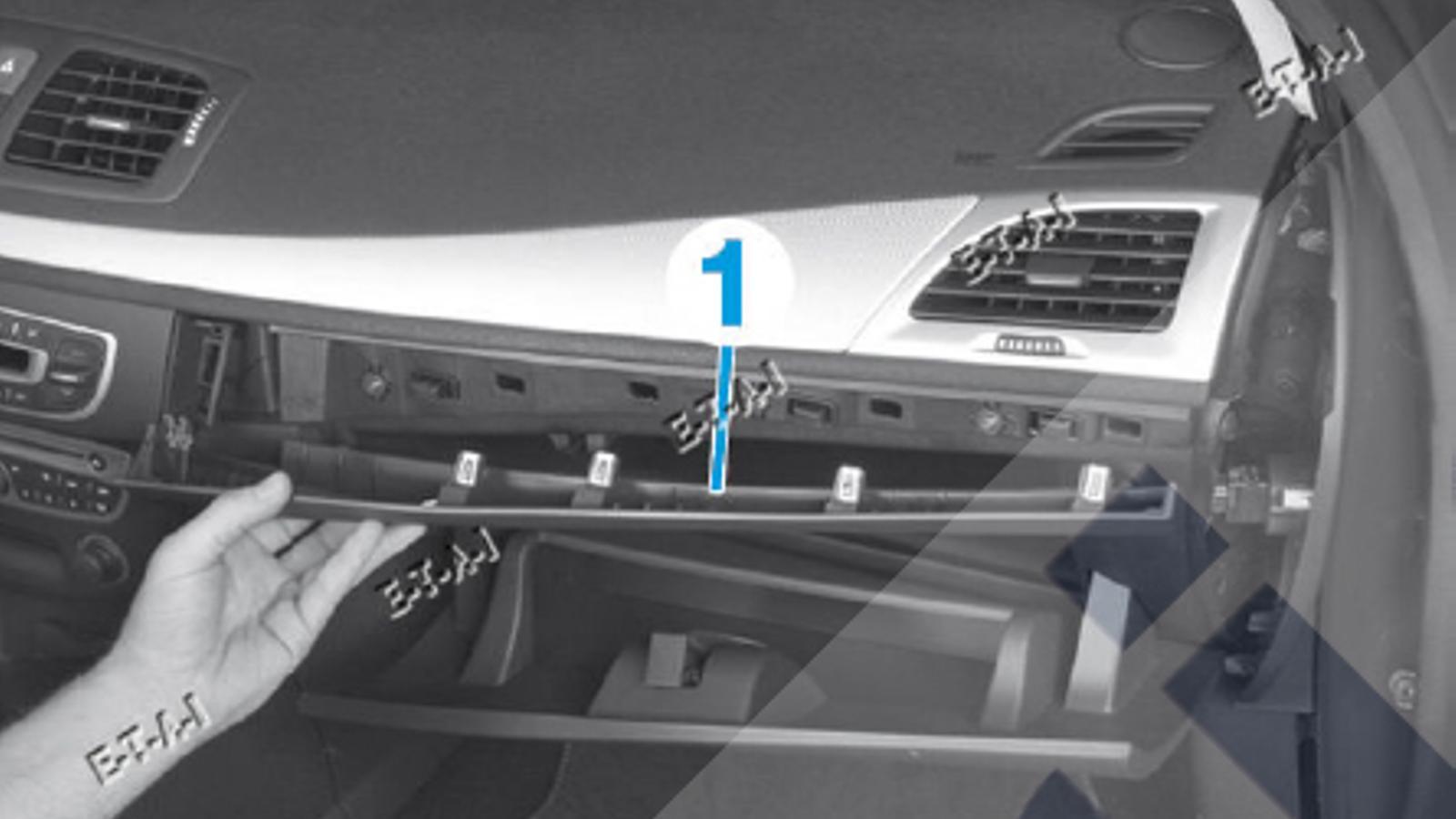

- el embellecedor superior de guantera (1)(Fig.21).

- el tapizado lateral delantero izquierdo (2)(Fig.22).

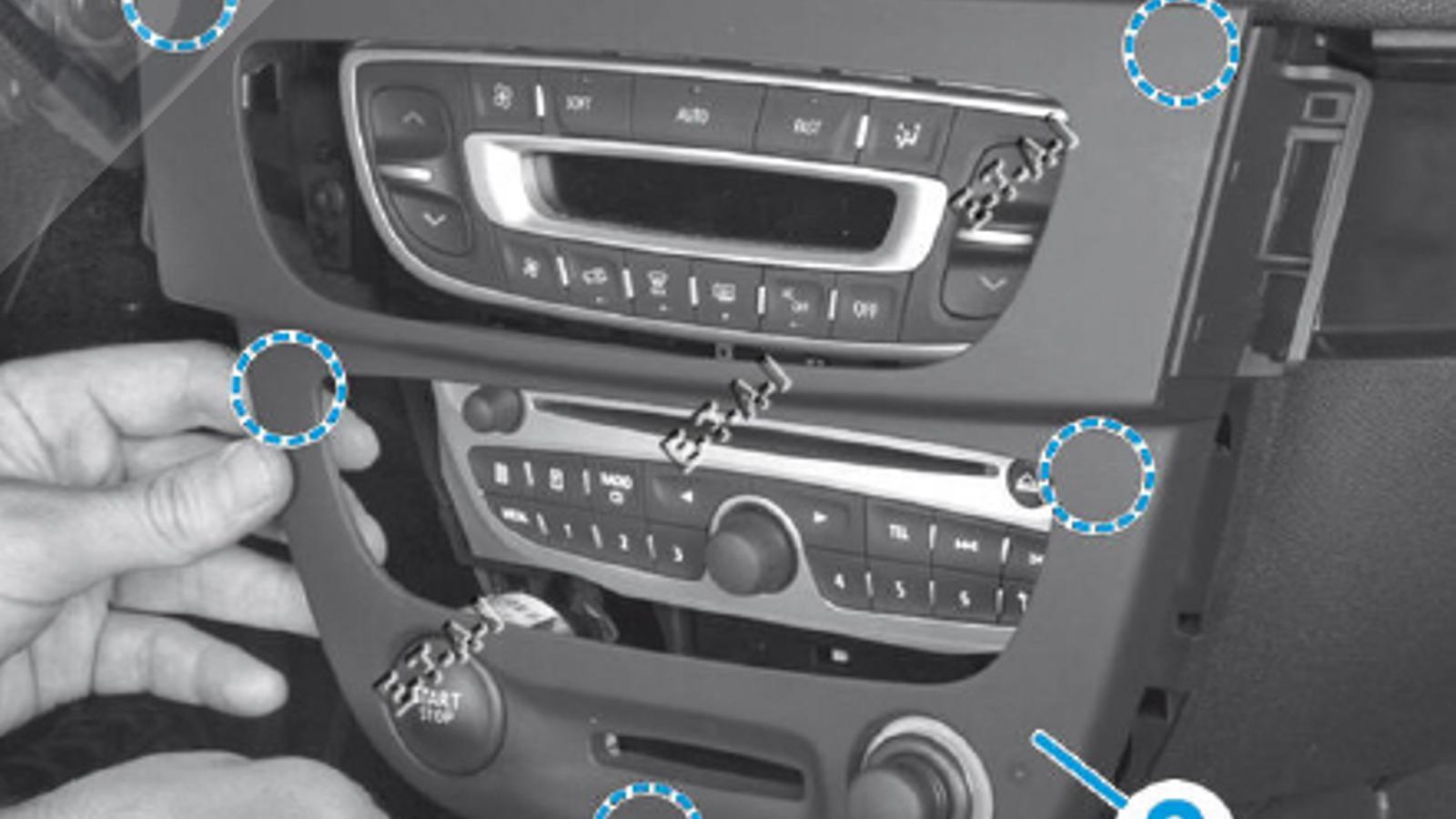

- el frontal central (3)(Fig.23).

- Desconecte los conectores del botón de arranque y de encendedor.

- Desmontar el autorradio (4) con los útiles [1](Fig.24).

- Desmontar los tornillos de fijación del mando de climatización (5)(Fig.25).

- Extraiga el mando de climatización para acceder a los cables y cableados eléctricos.

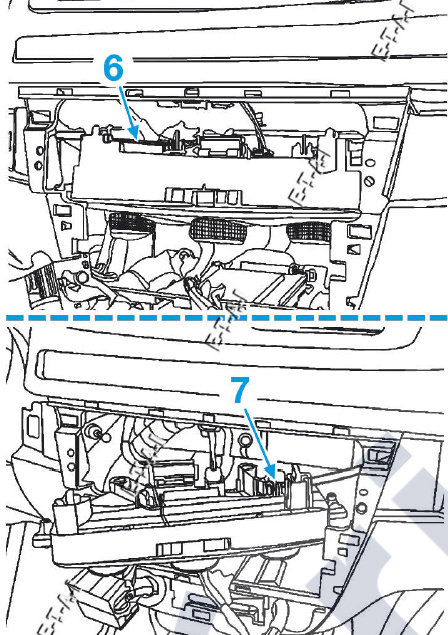

- Desengrape el cable de mezcla de aire (6) y el cable de repartición de aire (7)(Fig.26).

- Desconecte los cableados eléctricos.

- Recupere el mando de climatización.

  • Montaje- Proceda en el sentido inverso del desmontaje y compruebe el buen funcionamiento del mando de climatización.
